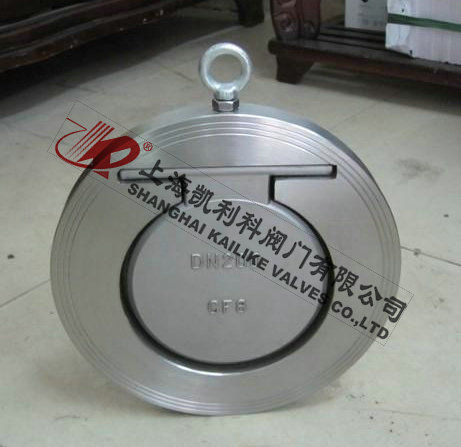

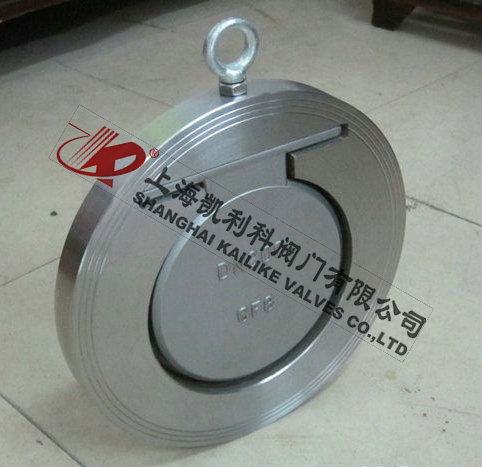

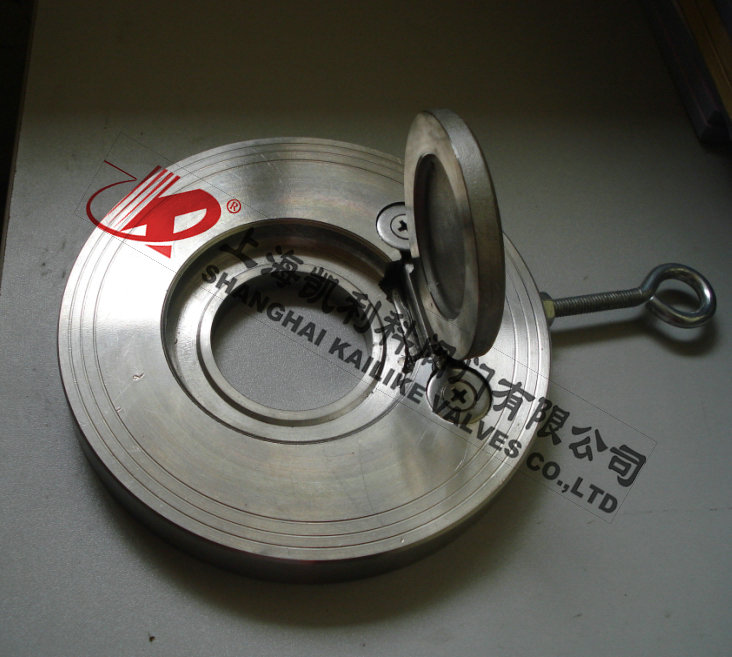

H74H、H74W、H74X對夾單瓣止回閥是一種超薄型止回閥，采用短型結構尺寸和單閥瓣設計，相比傳統的旋啟式止回閥，該系列閥門具有無外泄露、可任意位置安裝、密封性能好、線性震動小、壓降小和零座圈磨損優勢。
| 產品名稱： | 對夾單瓣止回閥 | 產品型號： | H74H、H74W、H74X |
| 公稱通徑： | DN50～DN1000 | 結構形式： | 單瓣旋啟式 |
| 公稱壓力： | 1.6MPa～4.0MPa | 連接方式： | 對夾式 |
| 適用溫度： | -29ºC～+425ºC | 驅動方式： | 介質推動 |
| 閥體材質： | 鑄鋼、不銹鋼 | 標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、蒸汽、氣體、液體 | 生產廠家： | 上海凱利科閥門有限公司 |
| 型號 | 工作壓力（MPa） | 適用溫度（℃） | 適用介質 | 閥體材料 |
| H74X-10C/16C/25C | 1.0～2.5 | －29～80 | 水、油品 | 碳鋼/不銹鋼 |
| H74H-10C/16C/25C/40C | 1.0～4.0 | －29～425 | 水、蒸汽、油品 | 碳鋼/不銹鋼 |
| H74W-10P/16P/25P/40P | 1.0～2.5 | ≤150 | 硝酸類 | 不銹鋼 |
| H74Y-40P | 4.0 | ≤150 | 硝酸類 | 不銹鋼 |
|
通徑 DN（mm) |
L | D1 | D | ||||
| PN1.0、1.6MPa | PN2.5、4.0MPa | 1.0MPa | 1.6MPa | 2.5MPa | 4.0MPa | ||
| 50 | 19 | 19 | 25 | 109 | 109 | 109 | 109 |
| 65 | 19 | 19 | 38 | 129 | 29 | 129 | 129 |
| 80 | 19 | 19 | 46 | 144 | 144 | 144 | 144 |
| 100 | 19 | 19 | 71.5 | 164 | 164 | 170 | 170 |
| 125 | 19 | 19 | 95 | 194 | 194 | 196 | 196 |
| 150 | 19 | 29 | 114 | 220 | 220 | 226 | 226 |
| 200 | 29 | 29 | 140 | 275 | 275 | 286 | 293 |
| 250 | 29 | 38 | 188 | 330 | 331 | 343 | 355 |
| 300 | 38 | 51 | 216 | 380 | 386 | 403 | 420 |
| 350 | 44 | 51 | 263 | 440 | 446 | 460 | 477 |
| 400 | 51 | 51 | 305 | 491 | 495 | 517 | 549 |
| 450 | 60 | 76 | 356 | 541 | 558 | 567 | 574 |
| 500 | 64 | 83 | 406 | 596 | 620 | 622 | 626 |
| 600 | 70 | 90 | 482 | 698 | 732 | 734 | 745 |
| 700 | 80 | 90 | 562 | 813 | 804 | 831 | - |
| 800 | 90 | 100 | 464 | 918 | 912 | 942 | - |
| 900 | 90 | 100 | 738 | 1018 | 1012 | 1040 | - |
| 1000 | 100 | 120 | 846 | 1124 | 1126 | 1155 | - |
聲明：【H74H,H74W,H74X對夾單瓣止回閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的H74H,H74W,H74X對夾單瓣止回閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
